भुगतान प्रकार:L/C,T/T,D/P,D/A,Paypal
इंकोटर्म:FOB,CFR,CIF
Min. आदेश:1 Piece/Pieces
परिवहन:Ocean,Air,Land
$0.1-1 /Piece/Pieces
ब्रांड: HY या Oem
मॉडल नं.: F1CS01
Material: PVC
दयालु: थर्माप्लास्टिक्स पाइप
Water Absorption: ＜0.01%
Contraction Percentage: 1.0%~2.5%
तन्यता ताकत: （30 ~ 40） एमपीए
रंग: गहरा भूरा
Pressure: 1.6Mpa
वचन सेवा: 3 वर्ष
उत्पत्ति का स्थान: चीन
Temperature: -15 to 55 Degree Celsius
परिवहन: Ocean,Air,Land
भुगतान प्रकार: L/C,T/T,D/P,D/A,Paypal
इंकोटर्म: FOB,CFR,CIF
| HuiYa PVC fittings series | ||
| DIN | ANSI | JIS |
| PVC PN10 | PVC SCH40 | |
| PVC PN16 | PVC SCH80 | |

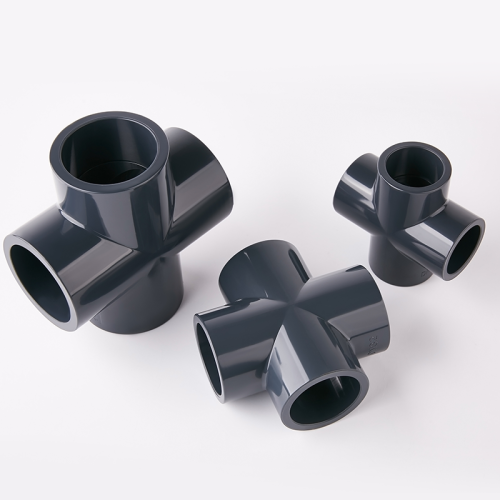

| Key Word: | UPVC Cross Fitting DIN PN16 | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: | Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields | |||
| HS Code: | 391740 | |||
| Certificate: | SGS | |||
लंबे समय तक चलने के लिए निर्मित, उच्च दबाव प्रणालियों के लिए हमारा हेवी ड्यूटी पीवीसी क्रॉस औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय समाधान प्रदान करता है जहां लगातार 1.6 एमपीए दबाव की आवश्यकता होती है। अपने सिस्टम डिज़ाइन और इंजीनियरिंग आवश्यकताओं में सहायता के लिए, कृपया नीचे दिए गए हमारे पीवीसी क्रॉस पीएन16 आयाम चार्ट से परामर्श लें, जो हमारे मीट्रिक आकारों की पूरी श्रृंखला के लिए व्यापक तकनीकी विनिर्देश प्रदान करता है।
| PN16 PVC cross dimensions chart (Unit: mm) | |||||||
| Nominal | Socket Type | Structural Diameter | |||||
| SIZE | d1 | d2 | I | D | d | L | |
| DN15 | 20mm PVC cross | 20.3 | 20.0 | 18.0 | 29.5 | 17.0 | 70.0 |
| DN20 | 25mm PVC cross | 25.3 | 25.0 | 20.0 | 35.0 | 23.0 | 82.0 |
| DN25 | 32mm PVC cross | 32.3 | 32.0 | 23.0 | 43.0 | 29.0 | 94.0 |
| DN32 | 40mm PVC cross | 40.4 | 40.0 | 27.0 | 52.5 | 37.0 | 108.5 |
| DN40 | 50mm PVC cross | 50.4 | 50.0 | 32.0 | 61.0 | 47.0 | 122.0 |
| DN50 | 63mm PVC cross | 63.4 | 63.0 | 38.0 | 75.3 | 60.0 | 143.0 |
| DN65 | 75mm PVC cross | 75.5 | 75.0 | 44.0 | 90.0 | 72.0 | 166.3 |
| DN80 | 90mm PVC cross | 90.5 | 90.0 | 51.0 | 108.0 | 87.1 | 196.5 |
| DN100 | 110mm PVC cross | 110.5 | 110.1 | 61.0 | 131.0 | 106.1 | 235.0 |
| DN125 | 140mm PVC cross | 140.6 | 140.1 | 76.0 | 167.0 | 133.0 | 298.5 |
| DN150 | 160mm PVC cross | 160.6 | 160.1 | 86.0 | 191.2 | 154.0 | 332.0 |
| Industry Type PVC CROSS DIN PN16 Packing Table | |||
| Size | Qty/Ctn | Weight (g/pc) | Carton Size (cm) |
| DN15(φ20) | 600 | 30.1 | 480*360*360 |
| DN20(φ25) | 432 | 46.65 | 480*360*360 |
| DN25(φ32) | 232 | 78.52 | 480*360*360 |
| DN32(φ40) | 128 | 134.65 | 420*400*400 |
| DN40(φ50) | 72 | 229.73 | 475*385*360 |
| DN50(φ63) | 56 | 388.93 | 550*460*380 |
| DN65(φ75) | 30 | 598.93 | 460*350*515 |
| DN80(φ90) | 24 | 904.02 | 645*395*400 |
| DN100(φ110) | 12 | 1555.47 | 469*467*388 |
| DN125(φ140) | 6 | 2963.09 | 505*310*610 |
| DN150(φ160) | 4 | 4298.24 | 687*389*354 |
| DN200(φ225) | 2 | 9450 | |
