Jiaxing Huiya Pipeline Technology Co., Ltd
भुगतान प्रकार:L/C,T/T,D/P,D/A,Paypal
इंकोटर्म:FOB,CFR,CIF
Min. आदेश:1
परिवहन:Ocean,Land,Air
$0.2-1 /
ब्रांड: HY या Oem
Material: PVC
दयालु: थर्माप्लास्टिक्स पाइप
Water Absorption: ＜0.01%
Contraction Percentage: 1.0%~2.5%
तन्यता ताकत: （30 ~ 40） एमपीए
Pressure: SCH80
ब्रांड: HY or Oem
Temperature: -15 to 55 Degree Celsius
परिवहन: Ocean,Land,Air
भुगतान प्रकार: L/C,T/T,D/P,D/A,Paypal
इंकोटर्म: FOB,CFR,CIF

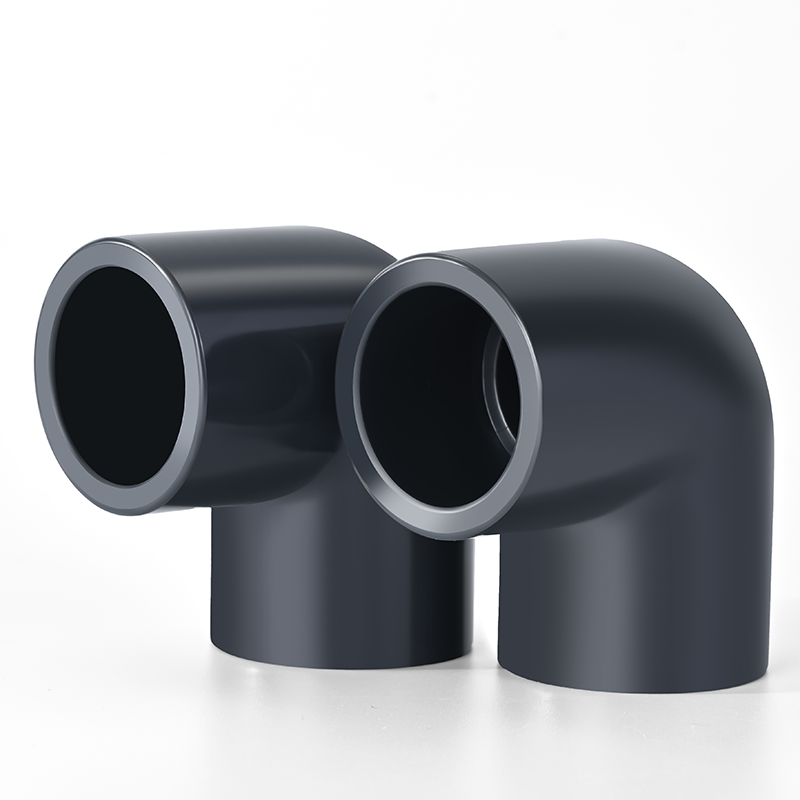

हुइया का एएनएसआई शेड्यूल 80 पीवीसी 90 डिग्री एल्बो औद्योगिक पाइपिंग उत्कृष्टता के शिखर का प्रतिनिधित्व करता है। उच्च-प्रदर्शन वाले यूपीवीसी (अनप्लास्टिकाइज्ड पॉलीविनाइल क्लोराइड) से इंजीनियर, ये कोहनी विशेष रूप से उच्च दबाव वाले वातावरण को संभालने के लिए डिज़ाइन की गई हैं जहां मानक फिटिंग विफल हो जाती हैं। एक परिशुद्धता-केंद्रित निर्माता के रूप में, हुइया सुनिश्चित करता है कि प्रत्येक एसएच 80 90-डिग्री कोहनी एएसटीएम डी2467 मानक का सख्ती से पालन करती है , जो असाधारण रासायनिक प्रतिरोध और रखरखाव-मुक्त सेवा जीवन प्रदान करती है।
हमारी व्यापक आकार सीमा, 1/2" से 10" तक , विविध औद्योगिक मांगों को पूरा करती है - सटीक रासायनिक प्रसंस्करण से लेकर बड़े पैमाने पर अपशिष्ट जल उपचार प्रणालियों तक। हेवी-ड्यूटी यूपीवीसी निर्माण बेहतर दीवार मोटाई प्रदान करता है, जो संक्षारक तरल पदार्थ और यांत्रिक तनाव के खिलाफ अधिकतम स्थायित्व सुनिश्चित करता है। इन प्रीमियम घटकों को एएनएसआई पीवीसी पाइप फिटिंग के हमारे पूर्ण चयन के भीतर निर्बाध एकीकरण के लिए डिज़ाइन किया गया है , जो एक मजबूत और रिसाव-प्रूफ प्रणाली बनाता है। जब विश्वसनीयता पर समझौता नहीं किया जा सकता है, तो उद्योग के पेशेवर अपनी सबसे अधिक मांग वाली परियोजनाओं के लिए हुइया के सटीक-मोल्डेड एएनएसआई शेड्यूल 80 पीवीसी 90 डिग्री एल्बो पर भरोसा करते हैं।
| Attribute Property | Technical Details |
| Product Name | ANSI Schedule 80 PVC 90 Degree Elbow |
| Angle | 90 Degree / Right Angle |
| Standard | ASTM D2467 (Schedule 80 PVC Fittings) |
| Material | High-Quality Polyvinyl Chloride (PVC-U) |
| Size Range | 1/2" to 12" (Full Series) |
| Schedule/Wall Thickness | Schedule 80 (Heavy Duty / Extra Strong) |
| Connection Type | Socket (Slip) / Female Threaded (NPT) |
| Color | Dark Grey (Standard for Sch 80) |
| Max Temperature | 140°F (60°C) |
| Working Pressure | Varies by size (Refer to chart below) |
| Certification | NSF/ANSI 61, ISO 9001 |
| SCH80 UPVC 90°elbow dimensions chart (Unit: mm) | |||||||
| Nominal | Socket Type | Structural Diameter | |||||
| SIZE | d1 (mm/inch) | d2 (mm/inch) | I (mm/inch) | D (mm/inch) | d (mm/inch) | H (mm/inch) | |
| DN15 | 1/2"UPVC 90°elbow | 21.54 / 0.85 | 21.23 / 0.84 | 23.0 / 0.91 | 29.2 / 1.15 | 16.0 / 0.63 | 34.8 / 1.37 |
| DN20 | 3/4"UPVC 90°elbow | 26.87 / 1.06 | 26.57 / 1.05 | 26.0 / 1.02 | 34.9 / 1.37 | 22.0 / 0.87 | 40.9 / 1.61 |
| DN25 | 1"UPVC 90°elbow | 33.65 / 1.32 | 33.27 / 1.31 | 29.0 / 1.14 | 43.0 / 1.69 | 30.0 / 1.18 | 47.0 / 1.85 |
| DN32 | 1-1/4"UPVC 90°elbow | 42.42 / 1.67 | 42.04 / 1.65 | 32.0 / 1.26 | 52.3 / 2.06 | 38.0 / 1.50 | 54.3 / 2.14 |
| DN40 | 1-1/2"UPVC 90°elbow | 48.56 / 1.91 | 48.11 / 1.90 | 35.0 / 1.38 | 58.9 / 2.32 | 43.0 / 1.70 | 60.9 / 2.40 |
| DN50 | 2"UPVC 90°elbow | 60.63 / 2.39 | 60.17 / 2.37 | 38.0 / 1.50 | 71.9 / 2.83 | 54.0 / 2.13 | 70.1 / 2.76 |
| DN65 | 2-1/2"UPVC 90°elbow | 73.38 / 2.89 | 72.85 / 2.87 | 46.0 / 1.81 | 88.0 / 3.46 | 67.0 / 2.64 | 83.0 / 3.27 |
| DN80 | 3"UPVC 90°elbow | 89.31 / 3.52 | 88.70 / 3.50 | 48.0 / 1.89 | 104.8 / 4.13 | 82.0 / 3.23 | 93.6 / 3.69 |
| DN100 | 4"UPVC 90°elbow | 114.76 / 4.52 | 114.10 / 4.50 | 57.0 / 2.24 | 132.0 / 5.20 | 106.0 / 4.17 | 115.7 / 4.56 |
| DN125 | 5"UPVC 90°elbow | 141.81 / 5.58 | 141.00 / 5.55 | 76.0 / 3.00 | 167.0 / 6.57 | 133.0 / 5.24 | 148.5 / 5.85 |
| DN150 | 6”UPVC 90°elbow | 168.33 / 6.63 | 168.00 / 6.61 | 76.0 / 3.00 | 190.8 / 7.51 | 158.5 / 6.24 | 166.5 / 6.56 |
| DN200 | 8"UPVC 90°elbow | 219.84 / 8.65 | 218.70 / 8.61 | 109.0 / 4.29 | 245.3 / 9.66 | 202.5 / 7.97 | 215.7 / 8.50 |
| DN250 | 10"UPVC 90°elbow | 273.81 / 10.78 | 272.67 / 10.74 | 121.0 / 4.76 | 305.8 / 12.04 | 262.5 / 10.33 | 278.0 / 10.94 |
| DN300 | 12"UPVC 90°elbow | 324.61 / 12.78 | 323.47 / 12.74 | 172.0 / 6.77 | 364.0 / 14.33 | 300.0 / 11.81 | 327.0 / 12.87 |
